[基本信息]

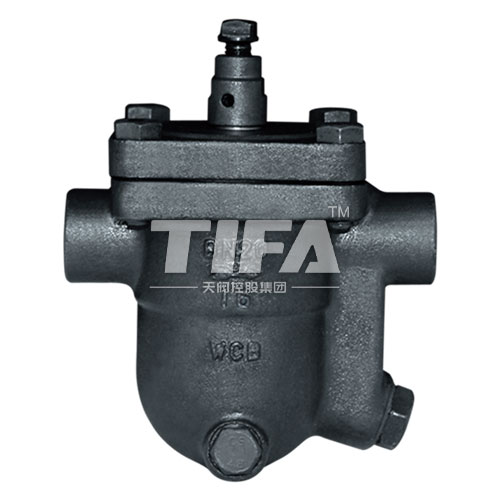

工作原理：該閥利用浮力原理，浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。由于排水閥座孔在凝結水水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。
|
公稱壓力 |
PN16 |
PN25 |
PN40 |
|
防氣阻功能 |
膜盒或手動 |
膜盒或手動 |
手動 |
| PMA最高允許壓力 |
1.6MPa@38℃ |
2.5MPa@38℃ | 4.1MPa@38℃ |
| PMO最大工作壓力 | 1.3MPa@315℃ | 2.0MPa@200℃ | 2.5MPa@200℃ |
|
TMA最高允許溫度 |
425℃@1.1MPa | 425℃@1.1MPa | 425℃@2.6MPa |
|
TMO最高工作溫度 |
425℃@1.1MPa | 425℃@1.1MPa | 425℃@2.6MPa |
| 序號 | 名稱 | 材料 |
| 1 |
閥體 |
WCB |
| 2 |
浮球 |
304 |
| 3 | 封圏 |
2Cr13 |
| 4 | 尾螺 | 2Cr13 |
| 5 |
并帽 |
2Cr13 |
| 6 | 平墊圈 | H62 |
| 7 | 平墊圈 | H62 |
| 8 | 擋圈 |
65Mn |
| 9 | 濾網 | 304 |
| 10 | 螺母 | 45 |
| 11 | 螺柱 |
35CrMoA |
| 12 | 石墨封圏 | 304+石圏 |
| 13 | 閥蓋 | A105 |
| 14 | 螺堵頭 |
2Cr13 |
| 15 | 閥座 |
Q235 |
| 16 | 膜合膨脹片 | 304 |
| 17 | 彈簧 | 304 |
| 18 | 保護套 | 304 |
[閥門特點]
能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
蒸汽壓力變化時不受影響浮球能自動調節閥座孔的開度，工作連續，性能穩定。
排空氣性能好有自動或手動排空氣裝置，無氣鎖現象，工作平穩無噪音。
用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。
[主要外形尺寸]
型號
CS11H-16C
口徑
15
20
25
32
40
50
L
150
150
150
270
280
290
H
195
195
195
250
290
300
H1
103
103
103
108
108
108
