閥門的密封性能直接影響到流體介質(zhì)的控制效果和系統(tǒng)的安全運行，閥門密封面的研磨是確保其密封性能的重要手段之一，其主要目的是消除密封面上的不平坦、瑕疵和顆粒，提高表面的平整度和粗糙度，從而達到更佳的密封性能。研磨后的閥門密封面通�？梢赃_到尺寸精度為0.001~0.003mm，幾何形狀精度（如不平度）為0.001mm，表面粗糙度為0.1~0.008。
研磨的基本原理
1.研磨過程
研磨過程中，研具與密封圈表面很好地貼合在一起，研具沿貼合表面作復(fù)雜的研磨運動。研具與密封圈表面間放有研磨劑，當研具與密封圈表面相對運動時，研磨劑中的部分磨粒在研具與密封圈表面間滑動或滾動，切去密封圈表面上很薄的一層金屬。研磨不僅是磨料對金屬的機械加工過程，同時還有化學(xué)作用。研磨劑中的油脂能使被加工表面形成氧化膜，從而加速了研磨過程。
2.研磨運動
研具與密封圈表面相對運動時，密封圈表面上每一點對研具的相對滑動路程都應(yīng)該相同，并且，相對運動的方向應(yīng)不斷變更。這種運動方式避免了磨粒在密封圈表面上重復(fù)自己的運動軌跡，減少明顯的磨痕，從而降低密封圈表面的粗糙度。
3.研磨速度
研磨速度的快慢直接影響研磨效率。研磨速度通常為10~240m/min，但高精度要求的工件，研磨速度一般不超過30m/min。閥門密封面的研磨速度與密封面的材料有關(guān)，不同材料的密封面有不同的推薦研磨速度。
4.研磨壓力
研磨效率隨著研磨壓力的增大而提高，但研磨壓力不能過大，一般為0.01～0.4MPa。粗研時取較大值，精研時取較小值。
5.研磨余量
由于研磨是光整加工工序，故切削量很小。研磨余量的大小取決于上道工序的加工精度和表面粗糙度。在保證去除上道工序加工痕跡和修正密封圈幾何形狀誤差的前提下，研磨余量愈小愈好。
研磨的方法步驟
1、準備工作：確認閥門類型和結(jié)構(gòu)，檢查閥門密封面的損傷情況以及表面的粗糙度。同時，準備好研磨工具、研磨材料和相應(yīng)的潤滑劑。
2、清潔表面：使用適當?shù)那逑磩┣鍧嵜芊饷嬉匀コ砻娴奈酃负陀椭�，保證研磨效果的準確性。
3、研磨工具選擇：根據(jù)閥門密封面的形狀和材質(zhì)，選擇適當?shù)难心スぞ�，如研磨砂輪、研磨片等�?br />

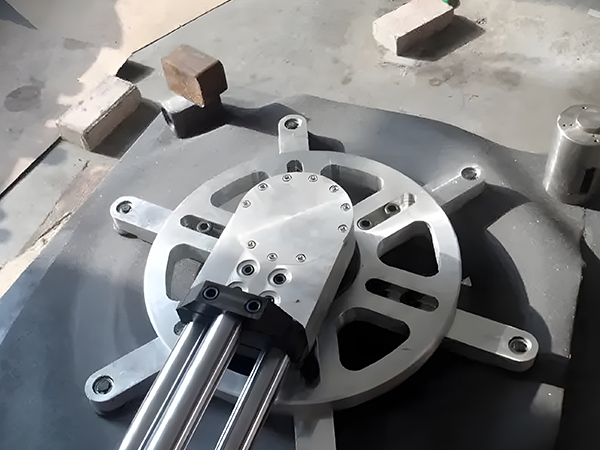

4、研磨操作：將研磨工具固定在適當?shù)难心ピO(shè)備上，根據(jù)閥門密封面的形狀和損傷情況，進行適當?shù)难心ゲ僮鳌？梢圆捎檬謩臃绞交蛘邫C械輔助方式進行操作。
5、研磨程度控制：根據(jù)實際情況，控制研磨程度，一般應(yīng)保證閥門密封面的平整。
津公網(wǎng)安備 12011302120483號
